手順 3：プロジェクトの実行
MVC Classic ウィジェット > Chart ウィジェット > Wijcompositechart > Wijcompositechart チュートリアル > 手順 3：プロジェクトの実行

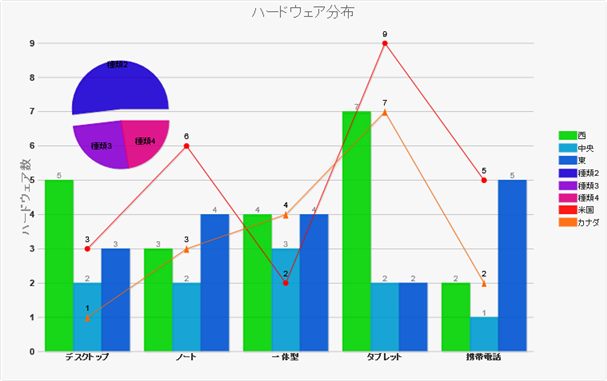

この手順では、アプリケーションを実行し、新しいデータやグラフ要素（X 軸と Y 軸のタイトル、グラフヘッダー、およびグラフラベルなど）を観察します。

  1. [F5] を押して、アプリケーションを実行します。
  2. 以下を観察します。
    • 任意のグラフ系列の上にホバーします。ツールチップにその系列のラベルプロパティ値と Y 値が表示されることに注意してください。 ツールチップは次のコードを使用したときに表示されます。
      ソースビュー
      コードのコピー
      hint: {
                content: function () {
                    return this.label + '<br/> ' + this.y + '';
                }
            },

    • 次のコードを使用すると、グラフヘッダーのタイトルが表示されることに注意してください。
      ソースビュー
      コードのコピー
       header: {
                text: "ハードウェア分布"
            },
    • 円、縦棒、および折れ線グラフの３種類のグラフに、それぞれ複数のデータ系列を表示します。この結果を達成するには、次のコードを使用します。
      ソースビュー
      コードのコピー
      seriesList: [{
                type: "column",
                label: "西",
                legendEntry: true,
                data: { x: ['デスクトップ', 'ノート', '一体型', 'タブレット', '携帯電話'], y: [5, 3, 4, 7, 2] }
            }, {
                type: "column",
                label: "中央",
                legendEntry: true,
                data: { x: ['デスクトップ', 'ノート', '一体型', 'タブレット', '携帯電話'], y: [2, 2, 3, 2, 1] }
            }, {
                type: "column",
                label: "東",
                legendEntry: true,
                data: { x: ['デスクトップ', 'ノート', '一体型', 'タブレット', '携帯電話'], y: [3, 4, 4, 2, 5] }
            }, {
                type: "pie",
                label: "asdfdsfdsf",
                legendEntry: true,
                center: { x: 150, y: 150 },
                radius: 60,
                data: [{
                    label: "種類2",
                    legendEntry: true,
                    data: 46.78,
                    offset: 15
                }, {
                    label: "種類3",
                    legendEntry: true,
                    data: 23.18,
                    offset: 0
                }, {
                    label: "種類4",
                    legendEntry: true,
                    data: 20.25,
                    offset: 0
                }]
            }, {
                type: "line",
                label: "米国",
                legendEntry: true,
                data: {
                    x: ['デスクトップ', 'ノート', '一体型', 'タブレット', '携帯電話'],
                    y: [3, 6, 2, 9, 5]
                },
                markers: {
                    visible: true,
                    type: "circle"
                }
            }, {
                type: "line",
                label: "カナダ",
                legendEntry: true,
                data: {
                    x: ['デスクトップ', 'ノート', '一体型', 'タブレット', '携帯電話'],
                    y: [1, 3, 4, 7, 2]
                },
                markers: {
                    visible: true,
                    type: "tri"
                }
            }
                   ]
    • Y 軸タイトル「ハードウェア合計数」を複合グラフに適用し、X 軸タイトルを空の文字列にします。次のコードを使用し、この結果を達成します。
      ソースビュー
      コードのコピー
      axis: {
                y: {
                    text: "ハードウェア数"
                 },
                x: {
                    text: ""
                }
            },
