角度を付けたテキストの描画

テキストを角度を付けて描画するには、Graphics オブジェクトを使用して、テキストを回転するためのサブルーチンを作成します。

  1. ツールボックスからプロジェクトに C1PrintPreviewControl およびC1PrintDocumentコントロールを追加します。
  2. C1PrintPreviewControl1 をクリックして選択し、プロパティウィンドウでその Document プロパティを C1PrintDocument1 に設定します。
  3. Form_Load イベントに次のコードを追加します。

    Visual Basic コードの書き方

    Visual Basic
    コードのコピー
    Me.C1PrintDocument1.StartDoc()
Me.C1PrintDocument1.RenderBlockGraphicsBegin()

' グラフィックオブジェクトを宣言します。
Dim g As System.Drawing.Graphics
g = Me.C1PrintDocument1.CurrentBlockGraphics

Dim fontb = New Font("Arial", 12, FontStyle.Bold)

' テキストの角度を変更するサブルーチン。
RotateText(g, fontb, "Hello World", -45, Brushes.CadetBlue, 10, 100)

Me.C1PrintDocument1.RenderBlockGraphicsEnd()
Me.C1PrintDocument1.EndDoc()

    C# コードの書き方

    C#
    コードのコピー
    this.c1PrintDocument1.StartDoc();
this.c1PrintDocument1.RenderBlockGraphicsBegin();

//グラフィックオブジェクトを宣言します。
System.Drawing.Graphics g;
g = this.c1PrintDocument1.CurrentBlockGraphics;

Font fontb = new Font("Arial", 12, FontStyle.Bold);

// テキストの角度を変更するサブルーチン。
RotateText(g, fontb, "Hello World", -45, Brushes.CadetBlue, 10, 100);

this.c1PrintDocument1.RenderBlockGraphicsEnd();
this.c1PrintDocument1.EndDoc();
  4. RotateText サブルーチンを追加します。これは、角度を付けてテキストを描画します。

    Visual Basic コードの書き方

    Visual Basic
    コードのコピー
    Public Sub RotateText(ByVal g As Graphics, ByVal f As Font, ByVal s As String, ByVal angle As Single, ByVal b As Brush, ByVal x As Single, ByVal y As Single)
    If angle > 360 Then
        While angle > 360
            angle = angle - 360
        End While
    ElseIf angle < 0 Then
        While angle < 0
            angle = angle + 360
        End While
    End If

    ' マトリックスを作成し、n 度回転します。
    Dim myMatrix As New System.Drawing.Drawing2D.Matrix
    myMatrix.Rotate(angle, Drawing2D.MatrixOrder.Append)

    ' 変換の適用後のテキストを画面に描画します。
    g.Transform = myMatrix
    g.DrawString(s, f, b, x, y)
End Sub

    C# コードの書き方

    C#
    コードのコピー
    public void RotateText(Graphics g, Font f, string s, Single angle, Brush b, Single x, Single y)
{
    if (angle > 360)
    {
        while (angle > 360)
        {
            angle = angle - 360;
        }
    }
    else if (angle < 0)
    {
        while (angle < 0)
        {
            angle = angle + 360;
        }
    }

    // マトリックスを作成し、n 度回転します。
    System.Drawing.Drawing2D.Matrix myMatrix = new System.Drawing.Drawing2D.Matrix();
    myMatrix.Rotate(angle, System.Drawing.Drawing2D.MatrixOrder.Append);

    // 変換の適用後のテキストを画面に描画します。
    g.Transform = myMatrix;
    g.DrawString(s, f, b, x, y);
}

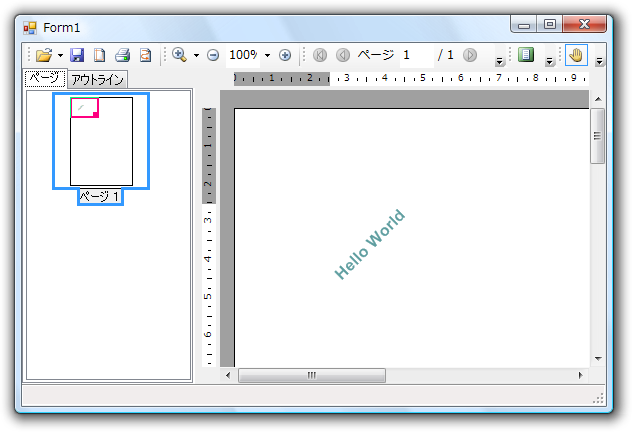

このトピックの作業結果

テキストが 45 度の角度で表示されます。
