縦棒、折れ線および勝敗スパークライン
MESCIUS SPREAD for Windows Forms 17.0J > 開発者ガイド > スパークライン > 数式を使用してスパークラインの追加 > 縦棒、折れ線および勝敗スパークライン

縦棒、折れ線、または勝敗スパークラインを作成し、そのスタイルやプロパティを設定してスパークラインの外観を向上させることができます。これにより、データ提示をより魅力的にすることができます。

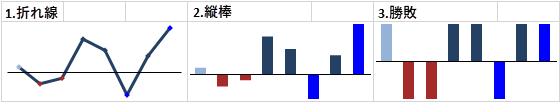

縦棒、折れ線、または勝敗スパークラインの基本例

縦棒、折れ線および勝敗スパークラインの数式には、以下の書式を使用します。

=COLUMNSPARKLINE(data, dataOrientation, [dateAxisData, dateAxisOrientation, setting])
=LINESPARKLINE(data, dataOrientation, [dateAxisData, dateAxisOrientation, setting])
=WINLOSSSPARKLINE(data, dataOrientation, [dateAxisData, dateAxisOrientation, setting])

メモ：メソッドを使用して縦棒、折れ線、または勝敗スパークラインも設定できます。詳細については、「メソッドを使用してスパークラインの追加」トピックを参照します。

数式には、以下のオプションを使用できます。

オプション 説明
Data スパークラインデータを表すセル範囲の参照。「A1:C3」のように指定します。
DataOrientation スパークラインのデータの方向を表す数値。「0」は垂直方向、「1」は水平方向を表します。

DateAxisData

省略可能

 スパークラインの日付軸のデータを表すセル範囲の参照。「D1:F3」のように指定します。

DateAxisOrientation

省略可能

 スパークラインの日付軸の方向を表す数値。「0」は垂直方向、「1」は水平方向を表します。

Setting

省略可能

設定の配列。次に、例を示します。

"{axisColor:#FFFFFF00,firstMarkerColor:"brown",highMarkerColor:"red",lastMarkerColor:"blue",lowMarkerColor:"green",markersColor:"purple",negativeColor:"yellowgreen",
seriesColor:"pink",displayXAxis:true,showFirst:true,showHigh:true,showLast:true,showLow:true,showNegative:true,showMarkers:true,lineWeight:3,displayHidden:false,
displayEmptyCellsAs:1,rightToLeft:false,minAxisType:1,maxAxisType:1,manualMax:5,manualMin:-3}".

すべてのプロパティにはデフォルト値があります。

次の表に、上記の「Setting」パラメータで使用できるフルネームと同等のスパークライン設定を示します。ExcelIOが長さの制限を持ち、最大255文字を許可するため、この表はパラメータの対応する略称も表示します。

フルネーム Excelのスパークライン設定 略称
AXISCOLOR axisColor ac
FIRSTMARKERCOLOR firstMarkerColor fmc
HIGHMARKERCOLOR highMarkerColor hmc
LASTMARKERCOLOR lastMarkerColor lastmc
LOWMARKERCOLOR lowMarkerColor lowmc
MARKERSCOLOR markersColor mc
NEGATIVECOLOR negativeColor nc
SERIESCOLOR seriesColor sc
DISPLAYEMPTYCELLSAS displayEmptyCellsAs deca
RIGHTTOLEFT rightToLeft rtl
DISPLAYHIDDEN displayHidden dh
DISPLAYXAXIS displayXAxis dxa
SHOWFIRST showFirst sf
SHOWHIGH showHigh sh
SHOWLAST showLast slast
SHOWLOW showLow slow
SHOWNEGATIVE showNegative sn
SHOWMARKERS showMarkers sm
MANUALMAX manualMax mmax
MANUALMIN manualMin mmin
MAXAXISTYPE maxAxisType maxat
MINAXISTYPE minAxisType minat
LINEWEIGHT lineWeight lw
メモ：交換可能なフラグが使用されていない場合、縦棒、折れ線および勝敗スパークラインはExcelセルのスパークラインとしてエクスポートされます。

使用例

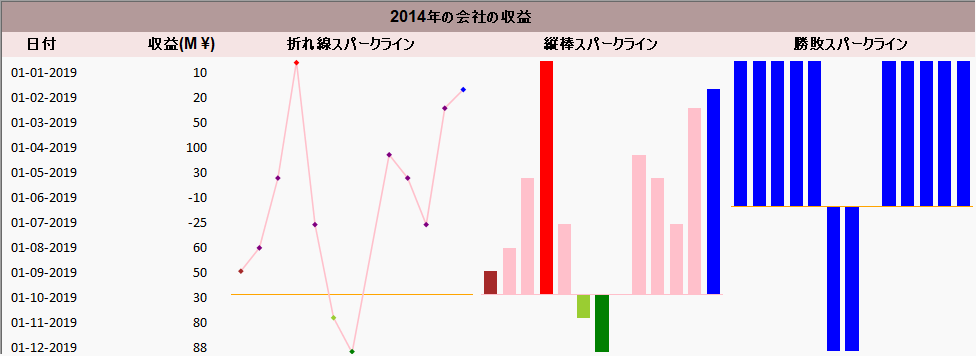

以下は、会社が年間を通して収益を追跡する例です。値の変化および高値と安値を分析します。縦棒、折れ線および勝敗スパークラインを使用して、高値を展示して高さの違いの変動を表示できます。

C#
コードのコピー
// シートを取得します。
var worksheet = fpSpread1_Sheet1.AsWorksheet();

// データを設定します。
fpSpread1_Sheet1.SetValue(1, 0, "日付");
fpSpread1_Sheet1.SetValue(1, 1, "収益(M￥)");
fpSpread1_Sheet1.SetValue(1, 2, "折れ線スパークライン");
fpSpread1_Sheet1.SetValue(1, 3, "縦棒スパークライン");
fpSpread1_Sheet1.SetValue(1, 4, "勝敗スパークライン");

for (var i = 2; i < 14; i++)
{
    fpSpread1_Sheet1.SetValue(i, 0, new DateTime(2019, i - 1, 1));
}
fpSpread1_Sheet1.SetValue(2, 1, 10);
fpSpread1_Sheet1.SetValue(3, 1, 20);
fpSpread1_Sheet1.SetValue(4, 1, 50);
fpSpread1_Sheet1.SetValue(5, 1, 100);
fpSpread1_Sheet1.SetValue(6, 1, 30);
fpSpread1_Sheet1.SetValue(7, 1, -10);
fpSpread1_Sheet1.SetValue(8, 1, -25);
fpSpread1_Sheet1.SetValue(9, 1, 60);
fpSpread1_Sheet1.SetValue(10, 1, 50);
fpSpread1_Sheet1.SetValue(11, 1, 30);
fpSpread1_Sheet1.SetValue(12, 1, 80);
fpSpread1_Sheet1.SetValue(13, 1, 88);
// 結合セルを追加します。
fpSpread1_Sheet1.AddSpanCell(2, 2, 12, 1);
fpSpread1_Sheet1.AddSpanCell(2, 3, 12, 1);
fpSpread1_Sheet1.AddSpanCell(2, 4, 12, 1);

// スパークラインの数式を設定します。
worksheet.Cells[2, 2].Formula = "LINESPARKLINE(B3:B14,0,A3:A14,0,{\"ac\",\"orange\";\"fmc\",\"brown\";\"highMarkerColor\",\"red\";\"lastMarkerColor\",\"blue\";\"lowMarkerColor\",\"green\";\"markersColor\",\"purple\";\"negativeColor\",\"yellowgreen\";\"seriesColor\",\"pink\";\"displayXAxis\",true;\"showFirst\",\"true\";\"showHigh\",\"true\";\"showLast\",\"true\";\"showLow\",\"true\";\"showNegative\",\"true\";\"showMarkers\",\"true\";\"lineWeight\",\"1\";\"displayHidden\",\"false\";\"DISPLAYBLANKSAS\",\"Interpolated\";\"rightToLeft\",\"false\";\"minAxisType\",\"Single\";\"maxAxisType\",\"Custom\";\"manualMax\",\"100\";\"manualMin\",\"-1\"})";
worksheet.Cells[2, 3].Formula = "COLUMNSPARKLINE(B3:B14,0,A3:A14,0,{\"AXISCOLOR\",\"pink\";\"firstMarkerColor\",\"brown\";\"highMarkerColor\",\"red\";\"lastMarkerColor\",\"blue\";\"lowMarkerColor\",\"green\";\"markersColor\",\"purple\";\"negativeColor\",\"yellowgreen\";\"seriesColor\",\"pink\";\"displayXAxis\",true;\"showFirst\",\"true\";\"showHigh\",\"true\";\"showLast\",\"true\";\"showLow\",\"true\";\"showNegative\",\"true\";\"showMarkers\",\"true\";\"lineWeight\",\"1\";\"displayHidden\",\"false\";\"DISPLAYBLANKSAS\",\"Interpolated\";\"rightToLeft\",\"false\";\"minAxisType\",\"Single\";\"maxAxisType\",\"Custom\";\"manualMax\",\"100\";\"manualMin\",\"-1\"})";
worksheet.Cells[2, 4].Formula = "WINLOSSSPARKLINE(B3:B14,0,A3:A14,0,{\"axisColor\",\"orange\";\"firstMarkerColor\",\"blue\";\"highMarkerColor\",\"blue\";\"lastMarkerColor\",\"blue\";\"lowMarkerColor\",\"blue\";\"markersColor\",\"blue\";\"negativeColor\",\"blue\";\"seriesColor\",\"blue\";\"displayXAxis\",true;\"showFirst\",\"true\";\"showHigh\",\"true\";\"showLast\",\"true\";\"showLow\",\"true\";\"showNegative\",\"true\";\"showMarkers\",\"true\";\"lineWeight\",\"1\";\"displayHidden\",\"false\";\"DISPLAYBLANKSAS\",\"Interpolated\";\"rightToLeft\",\"false\";\"minAxisType\",\"Single\";\"maxAxisType\",\"Custom\";\"manualMax\",\"100\";\"manualMin\",\"-1\"})";

// セルの背景色を設定します。
worksheet.Cells["A1"].Interior.Color = GrapeCity.Spreadsheet.Color.FromArgb(unchecked((int)0xFFB39A9A));
worksheet.Cells["A2:E2"].Interior.Color = GrapeCity.Spreadsheet.Color.FromArgb(unchecked((int)0xFFF5E4E4));
 worksheet.Cells["A3:E14"].Interior.Color = GrapeCity.Spreadsheet.Color.FromArgb(unchecked((int)0xFFF9F9F9));
Visual Basic
コードのコピー
'　シートを取得します。
Dim worksheet = FpSpread1_Sheet1.AsWorksheet()

' データを設定します。
FpSpread1_Sheet1.SetValue(1, 0, "日付")
FpSpread1_Sheet1.SetValue(1, 1, "収益(M￥)")
FpSpread1_Sheet1.SetValue(1, 2, "折れ線スパークライン")
FpSpread1_Sheet1.SetValue(1, 3, "縦棒スパークライン")
FpSpread1_Sheet1.SetValue(1, 4, "勝敗スパークライン")


For i = 2 To 14 - 1
    FpSpread1_Sheet1.SetValue(i, 0, New DateTime(2019, i - 1, 1))
Next

FpSpread1_Sheet1.SetValue(2, 1, 10)
FpSpread1_Sheet1.SetValue(3, 1, 20)
FpSpread1_Sheet1.SetValue(4, 1, 50)
FpSpread1_Sheet1.SetValue(5, 1, 100)
FpSpread1_Sheet1.SetValue(6, 1, 30)
FpSpread1_Sheet1.SetValue(7, 1, -10)
FpSpread1_Sheet1.SetValue(8, 1, -25)
FpSpread1_Sheet1.SetValue(9, 1, 60)
FpSpread1_Sheet1.SetValue(10, 1, 50)
FpSpread1_Sheet1.SetValue(11, 1, 30)
FpSpread1_Sheet1.SetValue(12, 1, 80)
FpSpread1_Sheet1.SetValue(13, 1, 88)

' 結合セルを追加します。
FpSpread1_Sheet1.AddSpanCell(2, 2, 12, 1)
FpSpread1_Sheet1.AddSpanCell(2, 3, 12, 1)
FpSpread1_Sheet1.AddSpanCell(2, 4, 12, 1)

' スパークラインの数式を設定します。
worksheet.Cells(2, 2).Formula = "LINESPARKLINE(B3:B14,0,A3:A14,0,{""ac"",""orange"";""fmc"",""brown"";""highMarkerColor"",""red"";""lastMarkerColor"",""blue"";""lowMarkerColor"",""green"";""markersColor"",""purple"";""negativeColor"",""yellowgreen"";""seriesColor"",""pink"";""displayXAxis"",true;""showFirst"",""true"";""showHigh"",""true"";""showLast"",""true"";""showLow"",""true"";""showNegative"",""true"";""showMarkers"",""true"";""lineWeight"",""1"";""displayHidden"",""false"";""DISPLAYBLANKSAS"",""Interpolated"";""rightToLeft"",""false"";""minAxisType"",""Single"";""maxAxisType"",""Custom"";""manualMax"",""100"";""manualMin"",""-1""})";
worksheet.Cells(2, 3).Formula = "COLUMNSPARKLINE(B3:B14,0,A3:A14,0,{""AXISCOLOR"",""pink"";""firstMarkerColor"",""brown"";""highMarkerColor"",""red"";""lastMarkerColor"",""blue"";""lowMarkerColor"",""green"";""markersColor"",""purple"";""negativeColor"",""yellowgreen"";""seriesColor"",""pink"";""displayXAxis"",true;""showFirst"",""true"";""showHigh"",""true"";""showLast"",""true"";""showLow"",""true"";""showNegative"",""true"";""showMarkers"",""true"";""lineWeight"",""1"";""displayHidden"",""false"";""DISPLAYBLANKSAS"",""Interpolated"";""rightToLeft"",""false"";""minAxisType"",""Single"";""maxAxisType"",""Custom"";""manualMax"",""100"";""manualMin"",""-1""})";
worksheet.Cells(2, 4).Formula = "WINLOSSSPARKLINE(B3:B14,0,A3:A14,0,{""axisColor"",""orange"";""firstMarkerColor"",""blue"";""highMarkerColor"",""blue"";""lastMarkerColor"",""blue"";""lowMarkerColor"",""blue"";""markersColor"",""blue"";""negativeColor"",""blue"";""seriesColor"",""blue"";""displayXAxis"",true;""showFirst"",""true"";""showHigh"",""true"";""showLast"",""true"";""showLow"",""true"";""showNegative"",""true"";""showMarkers"",""true"";""lineWeight"",""1"";""displayHidden"",""false"";""DISPLAYBLANKSAS"",""Interpolated"";""rightToLeft"",""false"";""minAxisType"",""Single"";""maxAxisType"",""Custom"";""manualMax"",""100"";""manualMin"",""-1""})";

'　セルの背景色を設定します。
worksheet.Cells("A1").Interior.Color = GrapeCity.Spreadsheet.Color.FromArgb(&HFFB39A9A)
worksheet.Cells("A2:E2").Interior.Color = GrapeCity.Spreadsheet.Color.FromArgb(&HFFF5E4E4)
worksheet.Cells("A3:E14").Interior.Color = GrapeCity.Spreadsheet.Color.FromArgb(&HFFF9F9F9)

SPREAD デザイナの使用

  1. デザイナにてセルやセルの列または行にデータを入力します。
  2. スパークラインを表示するセルを選択します。
  3. ［挿入］メニューを選択します。
  4. ［スパークライン］ドロップダウンからスパークラインの種類を選択します。
  5. ［スパークラインの作成］ダイアログボックスにデータ範囲（たとえば、=Sheet1!$E$1:$E$3）を設定します。または、ポインタを使用して範囲内のセルを選択することで、範囲を設定することもできます。

    可能な場合は、［スパークラインの作成］ダイアログボックスでスパークラインの追加設定を設定することもできます。

  6. ［OK］をクリックします。
  7. ［ファイル］メニューから［適用して終了］を選択し、変更を保存して SPREAD デザイナを終了します。
