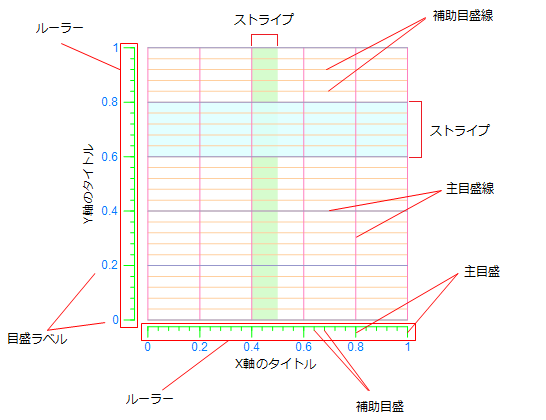

軸は、プロットエリアの1つの次元に対する目盛を表示するために使用します。軸は、以下の要素で構成されます。

• タイトル
• ルーラー
• 目盛（主目盛、補助目盛）
• 目盛ラベル
• 目盛線（主目盛線、補助目盛線）
• ストライプ

目盛および目盛線は、ルーラー上の個々の値に印をつけるために使用します。目盛はルーラーに描画され、目盛線は壁面に描画されます。ストライプは、値の範囲を強調表示するために使用され、壁面に描画されます。

各要素を非表示に設定できます。 タイトルのテキストをカスタマイズできます。また、タイトルと目盛のフォント、およびタイトルと目盛ラベルの塗りつぶし効果を設定できます。 主目盛と補助目盛の長さを設定できます。 軸の最小値と最大値、主目盛、補助目盛、および目盛ラベルの間隔を、自動生成するか、手動で割り当てるか設定できます。 軸に、ストライプのコレクションを割り当てることができます。 軸を反転できます。

軸には、次の種類があります。

• インデックス軸
  カテゴリー、系列インデックスなどを表す整数値を表示します。各整数値、または値と値の間に、目盛、目盛ラベル、および目盛線を表示できます。インデックス軸は、IndexAxisクラスを使用して設定します。
• 数値軸
  倍精度値（データ値）を表示します。数値軸には、線形目盛または対数目盛を設定できます（対数目盛を使用する場合、数値軸に対数の底を使用できます）。数値軸は、ValueAxisクラスを使用して設定します。

サンプルコード

次のサンプルコードは、軸にタイトルを設定します。

FarPoint.Win.Chart.YPlotArea plotArea = new FarPoint.Win.Chart.YPlotArea();
plotArea.Location = new PointF(0.2f, 0.2f);
plotArea.Size = new SizeF(0.6f, 0.6f);
plotArea.XAxis.Title = "Categories";
plotArea.YAxes[0].Title = "Values";

Dim plotArea As New FarPoint.Win.Chart.YPlotArea()
plotArea.Location = New PointF(0.2F, 0.2F)
plotArea.Size = New SizeF(0.6F, 0.6F)
plotArea.XAxis.Title = "Categories"
plotArea.YAxes(0).Title = "Values"

SPREAD デザイナの使用

1. ［チャートデザイナ］を起動します。
2. 左側のツリーメニューから対象の［プロットエリア］を展開します。
3. ［X インデックス軸］を選択し、右側のプロパティリストで必要なプロパティを設定します。
4. ［Y 値軸］を展開して［軸 0］を選択し、右側のプロパティリストで必要なプロパティを設定します。
5. 〈OK〉をクリックし［チャートデザイナ］を終了します。

［チャートデザイナ］の起動については、「SPREADデザイナガイド」の「チャートデザイナ」を参照してください。
