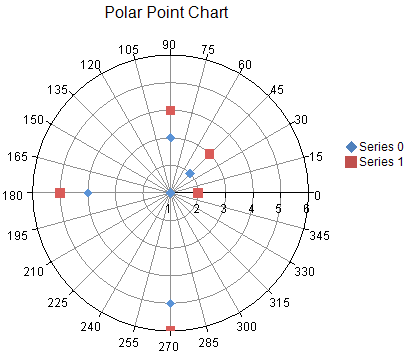

ポーラチャートは、コードまたはデザイナを使用して作成できます。次の図は、ポーラ（マーカー）チャートの例です。

ポーラチャートの例

APIに関する詳細は、PolarPlotAreaクラスを参照してください。また、ポーラチャートの作成には、以下のクラスを使用します。

また、ルーラー線、メモリ、目盛ラベルなどの数値軸は以下のクラスを使用して設定します。

設定方法

  1. ポーラ（マーカー）チャートのデータ系列を表すPolarPointSeriesオブジェクトを作成し、データを追加します。
  2. プロットエリアを表すPolarPlotAreaオブジェクトを作成し、位置とサイズを設定します。
  3. プロットエリアにデータ系列を追加します。
  4. ラベル、および凡例エリアを作成します。
  5. ChartModelオブジェクトを作成し、プロットエリア、ラベル、および凡例エリアを追加します。
  6. チャートにチャートモデルを割り当てます。

サンプルコード

次のサンプルコードは、ポーラ（マーカー）チャートを作成する例です。

C#
コードのコピー
FarPoint.Win.Chart.PolarPointSeries series0 = new FarPoint.Win.Chart.PolarPointSeries();
series0.SeriesName = "Series 0";
series0.XValues.Add(0.0);
series0.XValues.Add(45.0);
series0.XValues.Add(90.0);
series0.XValues.Add(180.0);
series0.XValues.Add(270.0);
series0.YValues.Add(1.0);
series0.YValues.Add(2.0);
series0.YValues.Add(3.0);
series0.YValues.Add(4.0);
series0.YValues.Add(5.0);
FarPoint.Win.Chart.PolarPointSeries series1 = new FarPoint.Win.Chart.PolarPointSeries();
series1.SeriesName = "Series 1";
series1.XValues.Add(0.0);
series1.XValues.Add(45.0);
series1.XValues.Add(90.0);
series1.XValues.Add(180.0);
series1.XValues.Add(270.0);
series1.YValues.Add(2.0);
series1.YValues.Add(3.0);
series1.YValues.Add(4.0);
series1.YValues.Add(5.0);
series1.YValues.Add(6.0);
FarPoint.Win.Chart.PolarPlotArea plotArea = new FarPoint.Win.Chart.PolarPlotArea();
plotArea.Location = new PointF(0.2f, 0.2f);
plotArea.Size = new SizeF(0.6f, 0.6f);
plotArea.Series.Add(series0);
plotArea.Series.Add(series1);
FarPoint.Win.Chart.LabelArea label = new FarPoint.Win.Chart.LabelArea();
label.Text = "Polar Point Chart";
label.Location = new PointF(0.5f, 0.02f);
label.AlignmentX = 0.5f;
label.AlignmentY = 0.0f;
FarPoint.Win.Chart.LegendArea legend = new FarPoint.Win.Chart.LegendArea();
legend.Location = new PointF(0.98f, 0.5f);
legend.AlignmentX = 1.0f;
legend.AlignmentY = 0.5f;
FarPoint.Win.Chart.ChartModel model = new FarPoint.Win.Chart.ChartModel();
model.LabelAreas.Add(label);
model.LegendAreas.Add(legend);
model.PlotAreas.Add(plotArea);
chart2DControl1.Model = model;
Visual Basic
コードのコピー
Dim series0 As New FarPoint.Win.Chart.PolarPointSeries()
series0.SeriesName = "Series 0"
series0.XValues.Add(0.0)
series0.XValues.Add(45.0)
series0.XValues.Add(90.0)
series0.XValues.Add(180.0)
series0.XValues.Add(270.0)
series0.YValues.Add(1.0)
series0.YValues.Add(2.0)
series0.YValues.Add(3.0)
series0.YValues.Add(4.0)
series0.YValues.Add(5.0)
Dim series1 As New FarPoint.Win.Chart.PolarPointSeries()
series1.SeriesName = "Series 1"
series1.XValues.Add(0.0)
series1.XValues.Add(45.0)
series1.XValues.Add(90.0)
series1.XValues.Add(180.0)
series1.XValues.Add(270.0)
series1.YValues.Add(2.0)
series1.YValues.Add(3.0)
series1.YValues.Add(4.0)
series1.YValues.Add(5.0)
series1.YValues.Add(6.0)
Dim plotArea As New FarPoint.Win.Chart.PolarPlotArea()
plotArea.Location = New PointF(0.2F, 0.2F)
plotArea.Size = New SizeF(0.6F, 0.6F)
plotArea.Series.Add(series0)
plotArea.Series.Add(series1)
Dim label As New FarPoint.Win.Chart.LabelArea()
label.Text = "Polar Point Chart"
label.Location = New PointF(0.5F, 0.02F)
label.AlignmentX = 0.5F
label.AlignmentY = 0F
Dim legend As New FarPoint.Win.Chart.LegendArea()
legend.Location = New PointF(0.98F, 0.5F)
legend.AlignmentX = 1.0F
legend.AlignmentY = 0.5F
Dim model As New FarPoint.Win.Chart.ChartModel()
model.LabelAreas.Add(label)
model.LegendAreas.Add(legend)
model.PlotAreas.Add(plotArea)
chart2DControl1.Model = model

SPREAD デザイナの使用

  1. ［チャートデザイナ］を起動します。
  2. 左側のツリーメニューから対象の［チャートモデル］を選択します。
  3. 右側のプロパティリストの［その他］セクションのProtAreasから［プロットエリアコレクションエディタ］を開きます。
  4. ［追加］ボタンの右横のドロップダウンボタンをクリックします。
  5. PolarPlotAreaを選択して追加し、各プロパティを必要に応じて設定します。
［チャートデザイナ］の起動については、「SPREADデザイナガイド」の「チャートデザイナ」を参照してください。
