Yプロットの作成

Yプロットのチャートは、コードまたはデザイナを使用して作成できます。次の図は、棒チャートの例です。

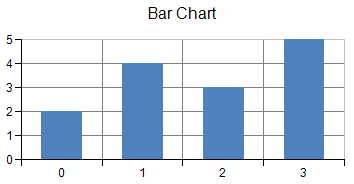

1次元プロットの例(棒チャート)

APIに関する詳細は、YPlotAreaクラスを参照してください。また、Yプロットのデータ系列の作成には、以下のクラスを使用します。

また、複数の系列をもつ集合データ系列(集合棒チャート、積み上げ棒チャート)を追加することも可能です。以下のクラスはそれぞれSeries プロパティから系列コレクションを参照します。

設定方法

  1. 棒チャートのデータ系列を表すBarSeriesオブジェクトを作成し、データを追加します。
  2. プロットエリアを表すYPlotAreaオブジェクトを作成し、位置とサイズを設定します。
  3. プロットエリアにデータ系列を追加します。
  4. ラベル、および凡例エリアを作成します。
  5. ChartModelオブジェクトを作成し、プロットエリア、ラベル、および凡例エリアを追加します。
  6. チャートにチャートモデルを割り当てます。

サンプルコード

次のサンプルコードは、棒チャートを作成する例です。

C#
コードのコピー
FarPoint.Win.Chart.BarSeries series = new FarPoint.Win.Chart.BarSeries();
series.SeriesName = "Series 0";
series.Values.Add(2.0);
series.Values.Add(4.0);
series.Values.Add(3.0);
series.Values.Add(5.0);
FarPoint.Win.Chart.YPlotArea plotArea = new FarPoint.Win.Chart.YPlotArea();
plotArea.Location = new PointF(0.2f, 0.2f);
plotArea.Size = new SizeF(0.6f, 0.6f);
plotArea.Series.Add(series);
FarPoint.Win.Chart.LabelArea label = new FarPoint.Win.Chart.LabelArea();
label.Text = "Bar Chart";
label.Location = new PointF(0.5f, 0.02f);
label.AlignmentX = 0.5f;
label.AlignmentY = 0.0f;
FarPoint.Win.Chart.LegendArea legend = new FarPoint.Win.Chart.LegendArea();
legend.Location = new PointF(0.98f, 0.5f);
legend.AlignmentX = 1.0f;
legend.AlignmentY = 0.5f;
FarPoint.Win.Chart.ChartModel model = new FarPoint.Win.Chart.ChartModel();
model.LabelAreas.Add(label);
model.LegendAreas.Add(legend);
model.PlotAreas.Add(plotArea);
chart2DControl1.Model = model;
Visual Basic
コードのコピー
Dim series As New FarPoint.Win.Chart.BarSeries()
series.SeriesName = "Series 0"
series.Values.Add(2.0)
series.Values.Add(4.0)
series.Values.Add(3.0)
series.Values.Add(5.0)
Dim plotArea As New FarPoint.Win.Chart.YPlotArea()
plotArea.Location = New PointF(0.2F, 0.2F)
plotArea.Size = New SizeF(0.6F, 0.6F)
plotArea.Series.Add(series)
Dim label As New FarPoint.Win.Chart.LabelArea()
label.Text = "Bar Chart"
label.Location = New PointF(0.5F, 0.02F)
label.AlignmentX = 0.5F
label.AlignmentY = 0.0F
Dim legend As New FarPoint.Win.Chart.LegendArea()
legend.Location = New PointF(0.98F, 0.5F)
legend.AlignmentX = 1.0F
legend.AlignmentY = 0.5F
Dim model As New FarPoint.Win.Chart.ChartModel()
model.LabelAreas.Add(label)
model.LegendAreas.Add(legend)
model.PlotAreas.Add(plotArea)
chart2DControl1.Model = model

SPREAD デザイナの使用

  1. [チャートデザイナ]を起動します。
  2. 左側のツリーメニューから対象の[チャートモデル]を選択します。
  3. 右側のプロパティリストの[その他]セクションのProtAreasから[プロットエリアコレクションエディタ]を開きます。
  4. [追加]ボタンの右横のドロップダウンボタンをクリックします。
  5. YPlotAreaを選択して追加し、各プロパティを必要に応じて設定します。
[チャートデザイナ]の起動については、「SPREADデザイナガイド」の「チャートデザイナ」を参照してください。
