面チャート

面チャートは、基本的な1次元の直交座標(デカルト座標)プロットです。次に、この例を示します。

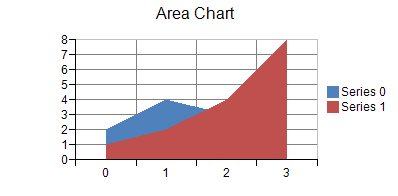

1次元プロットの例(面チャート)

面系列に含まれる各データ点は、個々のデータ値を示します。 各データ値は、面上の1つの点として表示されます。

面系列には、面の罫線、塗りつぶし効果、奥行き、または基点を指定できます。また、折れ面として表示するのか、平滑面として表示するのか、さらに降下線を表示するかどうかを指定することもできます。罫線または塗りつぶし効果にnullを割り当てると、このプロパティが設定解除されます。奥行きは、床面のグリッドセルとの相対値として計算されます(0は奥行きゼロ、1は床面のグリッドセル奥行きに相当)。面の基点は、チャートビューによって自動生成されるようにマーキングできます。この場合は、割り当てた基点は無視されます。

面系列の各データ点には、面の罫線および塗りつぶし効果を指定できます。

APIにおける面系列オブジェクトの詳細については、AreaSeriesクラスの項目を参照してください。

面チャートには以下の種類があります。それぞれ、系列データの表示方法が異なります。

積み上げ面チャートは、垂直に積み上げた複数の面として表現されます。

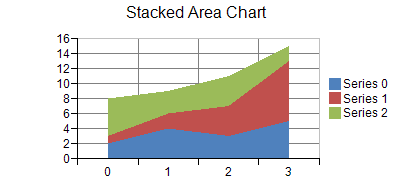

積み上げ面チャート

積み上げ面系列は、複数の面系列をグループ化した、複合的な系列です。

積み上げ面の系列には、面の罫線、塗りつぶし効果、および奥行きを指定できます。また、折れ面として表示するのか、平滑面として表示するのか、さらに降下線を表示するかどうかを指定することもできます。罫線または塗りつぶし効果にnullを割り当てると、このプロパティが設定解除されます。積み上げられた各面系列にも、面の罫線および塗りつぶし効果を個別に指定できます。

積み上げられた各面系列に含まれるデータ点は、個々のデータ値を示します。 各データ値は、面上の1つの点として表示されます。 積み上げられた各面系列に含まれる各データ点にも、面の罫線および塗りつぶし効果を個別に指定できます。

100%積み上げ面チャートは、垂直に積み上げられた面を示すチャートですが、最大高(100%)まで積み上げられます。1グループ内の各面の高さは、全体に占める割合を示します。

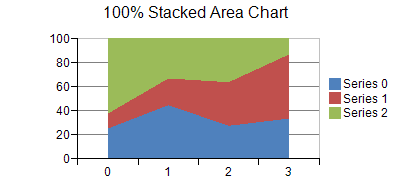

100%積み上げ面チャート
