MESCIUS SPREAD for Windows Forms 17.0J
ラベルエリア
MESCIUS SPREAD for Windows Forms 17.0J > 開発者ガイド > チャート > チャートの構成要素 > ラベルエリア

ラベルには、プロットタイトルと軸ラベルがあります。

プロットタイトル

チャートにタイトルを設定できます。タイトルは、チャートのラベルエリアを表すLabelAreaクラスを使用して設定します。

軸ラベル

軸ラベルに表示するテキスト、向き、およびその他の書式を設定できます。以下、使用する軸を表すクラスの各プロパティを使用します。

軸ラベルのテキストをデータソースに連結することもできます。軸を表すクラスのTitleDataFieldおよびTitleDataSourceプロパティを使用します。

サンプルコード

次のサンプルコードは、チャート、および軸のタイトルを設定します。

C#
コードのコピー
FarPoint.Win.Chart.YPlotArea plotArea = new FarPoint.Win.Chart.YPlotArea();
plotArea.Location = new System.Drawing.PointF(0.2f, 0.2f);
plotArea.Size = new System.Drawing.SizeF(0.6f, 0.6f);
//軸ラベルの設定
plotArea.XAxis.Title = "Categories";
plotArea.YAxes[0].Title = "Values";
plotArea.YAxes[0].TitleTextDirection = FarPoint.Win.Chart.TextDirection.Rotate270Degree;
plotArea.Series.Add(series1);
//チャートタイトルの設定
FarPoint.Win.Chart.LabelArea labelArea = new FarPoint.Win.Chart.LabelArea();
labelArea.Location = new System.Drawing.PointF(0.5f, 0.02f);
labelArea.AlignmentX = 0.5f;
labelArea.AlignmentY = 0.0f;
labelArea.Text = "The Chart";
Visual Basic
コードのコピー
Dim plotArea As New FarPoint.Win.Chart.YPlotArea()
plotArea.Location = New System.Drawing.PointF(0.2F, 0.2F)
plotArea.Size = New System.Drawing.SizeF(0.6F, 0.6F)
'軸ラベルの設定
plotArea.XAxis.Title = "Categories"
plotArea.YAxes(0).Title = "Values"
plotArea.YAxes(0).TitleTextDirection = FarPoint.Win.Chart.TextDirection.Rotate270Degree
plotArea.Series.Add(series1)
'チャートタイトルの設定
Dim labelArea As New FarPoint.Win.Chart.LabelArea()
labelArea.Location = New System.Drawing.PointF(0.5F, 0.02F)
labelArea.AlignmentX = 0.5F
labelArea.AlignmentY = 0F
labelArea.Text = "The Chart"

負の数を赤色で表示する

チャート上の負のデータラベル値と軸ラベルを赤色で表示するには、Series.LabelNegativeRedとValueAxis.LabelNegativeRedプロパティのそれぞれをtrueに設定します。

プロパティの動作は以下のようになります。

次のサンプルコードは、負のラベル値を赤色で表示する方法を示します。

C#
コードのコピー
var worksheet = fpSpread1_Sheet1.AsWorksheet();

worksheet.Cells[0, 0].Value = -1;
worksheet.Cells[1, 0].Value = 0;
worksheet.Cells[2, 0].Value = 1;
worksheet.Cells[3, 0].Value = 2;
worksheet.Cells[4, 0].Value = -5;
worksheet.Cells[0, 1].Value = 6;
worksheet.Cells[1, 1].Value = -8;
worksheet.Cells[2, 1].Value = 0;
worksheet.Cells[3, 1].Value = -3;
worksheet.Cells[4, 1].Value = 7;

FarPoint.Win.Spread.Model.CellRange range = new FarPoint.Win.Spread.Model.CellRange(0, 0, 5, 2);

FarPoint.Win.Spread.Chart.SpreadChart chart = fpSpread1.Sheets[0].AddChart(range, typeof(FarPoint.Win.Chart.BarSeries), 400, 300, 200, 50);

FarPoint.Win.Chart.BarSeries series = (FarPoint.Win.Chart.BarSeries)chart.Model.PlotAreas[0].Series[0];
FarPoint.Win.Chart.BarSeries series1 = (FarPoint.Win.Chart.BarSeries)chart.Model.PlotAreas[0].Series[1];

// 系列0のデータラベルに表示されるようにラベルを設定します。
series.LabelVisible = true;
series.LabelNegativeRed = true; // LabelNegativeRedをtrueに設定します。

// 系列1のデータラベルに表示されるようにラベルを設定します。
series1.LabelVisible = true;
series1.LabelNegativeRed = true;

FarPoint.Win.Chart.YPlotArea plotArea = (FarPoint.Win.Chart.YPlotArea)chart.Model.PlotAreas[0];

// 値軸に表示されるようにラベルを設定します。
plotArea.YAxes[0].LabelVisible = true;
plotArea.YAxes[0].LabelNegativeRed = true; // LabelNegativeRedをtrueに設定します。
Visual Basic
コードのコピー
Dim worksheet = FpSpread1_Sheet1.AsWorksheet()

worksheet.Cells(0, 0).Value = -1
worksheet.Cells(1, 0).Value = 0
worksheet.Cells(2, 0).Value = 1
worksheet.Cells(3, 0).Value = 2
worksheet.Cells(4, 0).Value = -5
worksheet.Cells(0, 1).Value = 6
worksheet.Cells(1, 1).Value = -8
worksheet.Cells(2, 1).Value = 0
worksheet.Cells(3, 1).Value = -3
worksheet.Cells(4, 1).Value = 7

Dim range As FarPoint.Win.Spread.Model.CellRange = New FarPoint.Win.Spread.Model.CellRange(0, 0, 5, 2)

Dim chart As FarPoint.Win.Spread.Chart.SpreadChart = FpSpread1.Sheets(0).AddChart(range, GetType(FarPoint.Win.Chart.BarSeries), 400, 300, 200, 50)

Dim series As FarPoint.Win.Chart.BarSeries = CType(chart.Model.PlotAreas(0).Series(0), FarPoint.Win.Chart.BarSeries)
Dim series1 As FarPoint.Win.Chart.BarSeries = CType(chart.Model.PlotAreas(0).Series(1), FarPoint.Win.Chart.BarSeries)

'系列0のデータラベルに表示されるようにラベルを設定します。
series.LabelVisible = True
series.LabelNegativeRed = True  'LabelNegativeRedをtrueに設定します。

'系列1のデータラベルに表示されるようにラベルを設定します。
series1.LabelVisible = True
series1.LabelNegativeRed = True 'LabelNegativeRedをtrueに設定します。

Dim plotArea As FarPoint.Win.Chart.YPlotArea = CType(chart.Model.PlotAreas(0), FarPoint.Win.Chart.YPlotArea)

'値軸に表示されるようにラベルを設定します。
plotArea.YAxes(0).LabelVisible = True
plotArea.YAxes(0).LabelNegativeRed = True   'LabelNegativeRedをtrueに設定します。

ExcelIOでは、通常のフォーマッタープロパティを使用して負の値を赤色で表示できます。例えば、Excelにエクスポートする前にSpreadで「#,0;[Red]-#,0」のフォーマットコードを使用することができます。このフォーマットは、正のフォーマットと負のフォーマットをセミコロンで区切り、負の値を赤色で表示するように設定しています。

次のサンプルコードは、チャートをエクスポートし、負のラベル値を赤色で表示する方法を示します。

C#
コードのコピー
// 負の値を赤でエクスポートします。
FarPoint.Win.Spread.Model.GeneralFormatter formatter = new FarPoint.Win.Spread.Model.GeneralFormatter();
formatter.SetFormatString("#,0;[Red]-#,0", false);

series.LabelFormatter = formatter;

fpSpread1.SaveExcel("label-chart.xlsx", FarPoint.Excel.ExcelSaveFlags.UseOOXMLFormat | FarPoint.Excel.ExcelSaveFlags.Exchangeable);
Visual Basic
コードのコピー
'負の値を赤でエクスポートします。
Dim formatter As FarPoint.Win.Spread.Model.GeneralFormatter = New FarPoint.Win.Spread.Model.GeneralFormatter()
formatter.SetFormatString("#,0;[Red]-#,0", False)

series.LabelFormatter = formatter

FpSpread1.SaveExcel("label-chart.xlsx", FarPoint.Excel.ExcelSaveFlags.UseOOXMLFormat Or FarPoint.Excel.ExcelSaveFlags.Exchangeable)

SPREAD デザイナの使用

  1. ［チャートデザイナ］を起動します。
  2. 左側のツリーメニューから対象の［プロットエリア］を展開します。
  3. ［X インデックス軸］を選択し、右側のプロパティリストの［タイトル］セクションで必要なプロパティを設定します。
  4. ［Y 値軸］を展開して［軸 0］を選択し、右側のプロパティリストの［タイトル］セクションで必要なプロパティを設定します。
  5. 〈OK〉をクリックし［チャートデザイナ］を終了します。

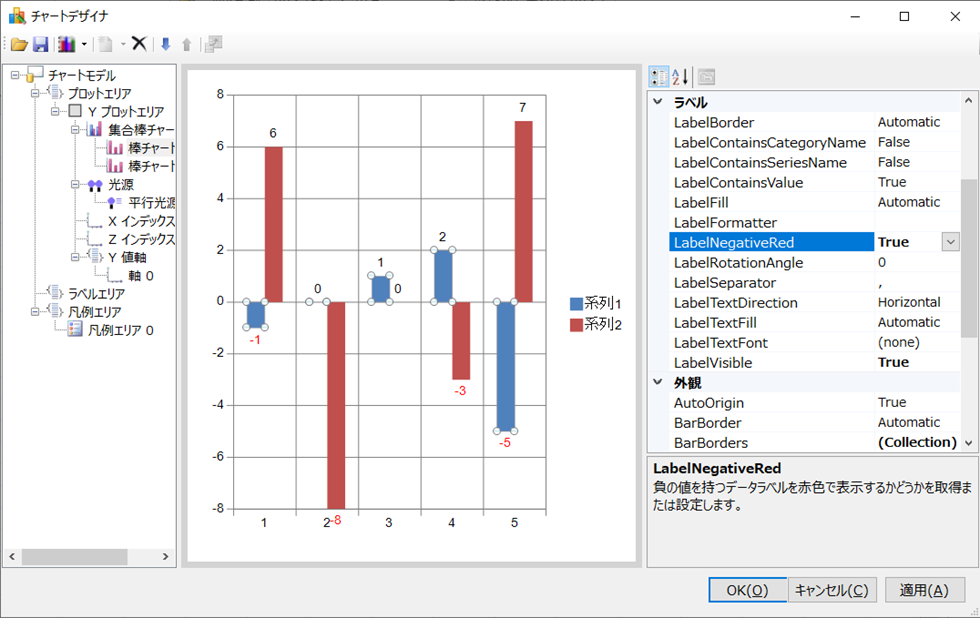

チャートデザイナで負のラベル値を赤色で表示するには、左側のツリーメニューから対象の棒チャート系列を選択してプロパティウィンドウでLabelNegativeRedプロパティをTrueに設定します。

［チャートデザイナ］の起動については、「SPREADデザイナガイド」の「チャートデザイナ」を参照してください。
参照
チャートのインタフェース
オブジェクトモデル
チャートの種類と表示形式
プロットの種類
プロットエリア
凡例エリア
