ヒストグラムスパークライン

ヒストグラムは、データセットの度数分布を表すために使用されます。Spread for Winformsでは、ヒストグラムスパークライン関数を使用してヒストグラムスパークラインを作成できます。

histogram sparkline element label

上の画像は、ヒストグラムスパークラインおよびその要素を表示します。

ヒストグラムスパークラインの種類

ヒストグラムのスパークラインは、以下に示すように、離散的または連続的に表示できます。

discrete histogram sparkline type continuous histogram sparkline type

離散ヒストグラムは既存の値を取得することにより、データを離散的に(連続的な間隔なしで)表します。例えば、20、34、38。値が昇順で描画されます。

連続ヒストグラムは、連続値の範囲を取得することによってデータを表します。最初のビンの間隔は左閉と右閉であり、残りのビンのヒストグラム間隔は左開と右閉です。

ヒストグラムの種類は、HistogramSparkline数式のcontinuousオプションを使用して指定できます。

ヒストグラムスパークラインの数式には、次の書式を使用します。

=HISTOGRAMSPARKLINE(dataRange, [continuous, paintLabel, scale, barWidth, barColor, labelFontStyle, labelColor, edgeColor])

ヒストグラムスパークラインの数式には、次のオプションを使用できます。

オプション 説明

dataRange

データソースの範囲を指定します。範囲をサポートします。

calc arrayおよびcalc referenceをサポートします。

continuous

省略可能

trueの場合、スパークラインが連続ヒストグラムです。

falseの場合、スパークラインが離散ヒストグラムです。

デフォルト値はtrueです。

paintLabel

省略可能

trueの場合、スパークラインがデータラベルをペイントします。

デフォルト値はfalseです。

scale

省略可能

ビンの幅を指定します。ヒストグラムの種類が連続型の場合に役立ちます。

デフォルト値はfalseです。

barWidth

省略可能

棒の幅を指定します。

デフォルト値は「1」です。

棒幅 = auto calc width * barWidth

値の範囲: 0 < 値 ? 1。

barColor

省略可能

棒の色を指定します。

デフォルト値は「5B9BD5」です。

CSS colorプロパティをサポートします。

labelFontStyle

省略可能

データラベルのフォントのスタイルを指定します。

デフォルト値「9pt Calibri」です。

CSS fontプロパティをサポートします。font-style、font-weight、font-sizeおよびfont-familyをサポートします。

labelColor

省略可能

データラベルのフォントの色を指定します。

デフォルト値は黒色(#00000)です。

CSS color文字列をサポートします。

edgeColor

省略可能

エッジの色を指定します。

デフォルト値はシルバー色(#C0C0C0)です。

CSS colorプロパティをサポートします。

メモ

使用例

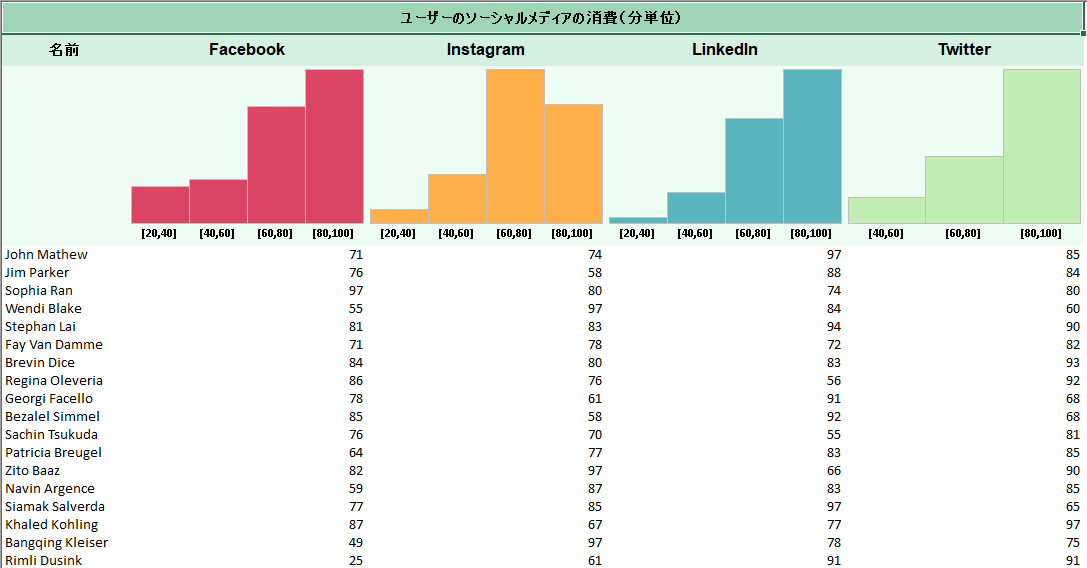

組織が毎週ユーザーによるソーシャルメディア消費の調査を実施したと考慮します。ヒストグラムのスパークラインは、その統計を示し、ユーザーがさまざまなソーシャルメディアプラットフォームで費やした時間に関する傾向を分析できます。

histogram sparkline element label

C#
コードのコピー
// シートを取得します。
var worksheet = fpSpread1.Sheets[0].AsWorksheet();

// データを設定します。
worksheet.SetValue(1, 0, new object[,]
{
    { "名前", "Facebook", "Instagram", "LinkedIn", "Twitter" }
});

worksheet.SetValue(3, 0, new object[,]
{
        {"John Mathew", 71, 74, 97, 85},
        {"Jim Parker", 76, 58, 88, 84},
        {"Sophia Ran", 97, 80, 74, 80},
        {"Wendi Blake", 55, 97, 84, 60},
        {"Stephan Lai", 81, 83, 94, 90},
        {"Fay Van Damme", 71, 78, 72, 82},
        {"Brevin Dice", 84, 80, 83, 93},
        {"Regina Oleveria", 86, 76, 56, 92},
        {"Georgi Facello", 78, 61, 91, 68},
        {"Bezalel Simmel", 85, 58, 92, 68},
        {"Sachin Tsukuda", 76, 70, 55, 81},
        {"Patricia Breugel", 64, 77, 83, 85},
        {"Zito Baaz", 82, 97, 66, 90},
        {"Navin Argence", 59, 87, 83, 85},
        {"Siamak Salverda", 77, 85, 97, 65},
        {"Khaled Kohling", 87, 67, 77, 97},
        {"Bangqing Kleiser", 49, 97, 78, 75},
        {"Rimli Dusink", 25, 61, 91, 91},
        {"Nathan Ranta", 65, 60, 96, 92},
        {"Gila Lukaszewicz", 27, 91, 62, 93},
        {"Kaijung Rodham", 31, 81, 67, 87},
        {"Mohammed Pleszkun", 20, 98, 67, 82},
        {"Shuichi Piazza", 67, 56, 81, 82},
        {"Katsuo Leuchs", 83, 74, 51, 42},
        {"Masanao Ducloy", 67, 64, 58, 73},
        {"Mihalis Crabtree", 80, 91, 57, 84},
        {"Danny Lenart", 92, 38, 99, 86},
        {"Yongqiao Dalton", 85, 61, 73, 81},
        {"Gaetan Veldwijk", 64, 52, 76, 72},
        {"Leszek Pulkowski", 95, 75, 64, 99},
        {"Weidon Gente", 77, 88, 77, 96},
        {"Krister Stranks", 72, 38, 89, 55},
        {"Ziyad Baaz", 89, 81, 83, 48},
        {"Ymte Perelgut", 67, 70, 97, 94},
        {"Tonia Butner", 99, 71, 87, 76},
        {"Shigeaki Narlikar", 78, 80, 80, 97},
        {"Ayakannu Beerel", 86, 61, 85, 81},
        {"Moni Bale", 60, 72, 71, 86},
        {"Manohar Heemskerk", 97, 60, 75, 78},
        {"Angus Swan", 33, 97, 99, 99},
        {"Christ Murtagh", 91, 76, 73, 80},
        {"Maren Baez", 45, 77, 86, 88},
        {"Greger Jahnichen", 98, 89, 81, 63},
        {"Ymte Duclos", 95, 83, 72, 72},
        {"Chenyi Hainaut", 81, 97, 99, 87},
        {"Kasidit Picel", 87, 80, 88, 80},
        {"Elrique Walstra", 96, 54, 38, 54},
        {"Adel Reghbati", 56, 88, 81, 88}
 });

// HistogramSparkline数式を設定します。
worksheet.Cells[2, 1].Formula = "HISTOGRAMSPARKLINE(Sheet1!B4: B51, true, true, 20, 1,\"#DC4463\", \"bold normal 10pt Calibri\", \"black\")";
worksheet.Cells[2, 2].Formula = "HISTOGRAMSPARKLINE(Sheet1!C4: C51, true, true, 20, 1, \"#FFAE49\", \"bold normal 10pt Calibri\", \"black\")";
worksheet.Cells[2, 3].Formula = "HISTOGRAMSPARKLINE(Sheet1!D4: D51, true, true, 20, 1, \"#5AB4BD\", \"bold normal 10pt Calibri\", \"black\")";
worksheet.Cells[2, 4].Formula = "HISTOGRAMSPARKLINE(Sheet1!E4: E51, true, true, 20, 1, \"#C2EDB2\", \"bold normal 10pt Calibri\", \"black\")";
Visual Basic
コードのコピー
' シートを取得します。
Dim worksheet = FpSpread1_Sheet1.AsWorksheet()

' データを設定します。
worksheet.SetValue(1, 0, New Object(,) {
    {"名前", "Facebook", "Instagram", "LinkedIn", "Twitter"}
})

worksheet.SetValue(3, 0, New Object(,) {
    {"John Mathew", 71, 74, 97, 85},
    {"Jim Parker", 76, 58, 88, 84},
    {"Sophia Ran", 97, 80, 74, 80},
    {"Wendi Blake", 55, 97, 84, 60},
    {"Stephan Lai", 81, 83, 94, 90},
    {"Fay Van Damme", 71, 78, 72, 82},
    {"Brevin Dice", 84, 80, 83, 93},
    {"Regina Oleveria", 86, 76, 56, 92},
    {"Georgi Facello", 78, 61, 91, 68},
    {"Bezalel Simmel", 85, 58, 92, 68},
    {"Sachin Tsukuda", 76, 70, 55, 81},
    {"Patricia Breugel", 64, 77, 83, 85},
    {"Zito Baaz", 82, 97, 66, 90},
    {"Navin Argence", 59, 87, 83, 85},
    {"Siamak Salverda", 77, 85, 97, 65},
    {"Khaled Kohling", 87, 67, 77, 97},
    {"Bangqing Kleiser", 49, 97, 78, 75},
    {"Rimli Dusink", 25, 61, 91, 91},
    {"Nathan Ranta", 65, 60, 96, 92},
    {"Gila Lukaszewicz", 27, 91, 62, 93},
    {"Kaijung Rodham", 31, 81, 67, 87},
    {"Mohammed Pleszkun", 20, 98, 67, 82},
    {"Shuichi Piazza", 67, 56, 81, 82},
    {"Katsuo Leuchs", 83, 74, 51, 42},
    {"Masanao Ducloy", 67, 64, 58, 73},
    {"Mihalis Crabtree", 80, 91, 57, 84},
    {"Danny Lenart", 92, 38, 99, 86},
    {"Yongqiao Dalton", 85, 61, 73, 81},
    {"Gaetan Veldwijk", 64, 52, 76, 72},
    {"Leszek Pulkowski", 95, 75, 64, 99},
    {"Weidon Gente", 77, 88, 77, 96},
    {"Krister Stranks", 72, 38, 89, 55},
    {"Ziyad Baaz", 89, 81, 83, 48},
    {"Ymte Perelgut", 67, 70, 97, 94},
    {"Tonia Butner", 99, 71, 87, 76},
    {"Shigeaki Narlikar", 78, 80, 80, 97},
    {"Ayakannu Beerel", 86, 61, 85, 81},
    {"Moni Bale", 60, 72, 71, 86},
    {"Manohar Heemskerk", 97, 60, 75, 78},
    {"Angus Swan", 33, 97, 99, 99},
    {"Christ Murtagh", 91, 76, 73, 80},
    {"Maren Baez", 45, 77, 86, 88},
    {"Greger Jahnichen", 98, 89, 81, 63},
    {"Ymte Duclos", 95, 83, 72, 72},
    {"Chenyi Hainaut", 81, 97, 99, 87},
    {"Kasidit Picel", 87, 80, 88, 80},
    {"Elrique Walstra", 96, 54, 38, 54},
    {"Adel Reghbati", 56, 88, 81, 88}
})

' HistogramSparkline数式を設定します。
worksheet.Cells(2, 1).Formula = "HISTOGRAMSPARKLINE(Sheet1!B4: B51, true, true, 20, 1,""#DC4463"", ""bold normal 10pt Calibri"", ""black"")"
worksheet.Cells(2, 2).Formula = "HISTOGRAMSPARKLINE(Sheet1!C4: C51, true, true, 20, 1, ""#FFAE49"", ""bold normal 10pt Calibri"", ""black"")"
worksheet.Cells(2, 3).Formula = "HISTOGRAMSPARKLINE(Sheet1!D4: D51, true, true, 20, 1, ""#5AB4BD"", ""bold normal 10pt Calibri"", ""black"")"
worksheet.Cells(2, 4).Formula = "HISTOGRAMSPARKLINE(Sheet1!E4: E51, true, true, 20, 1, ""#C2EDB2"", ""bold normal 10pt Calibri"", ""black"")"

SPREAD デザイナの使用

  1. デザイナにてセルやセルの列または行にデータを入力します。
  2. スパークラインを表示するセルを選択します。
  3. 挿入]メニューを選択します。
  4. スパークライン]ドロップダウンからスパークラインの種類を選択します。

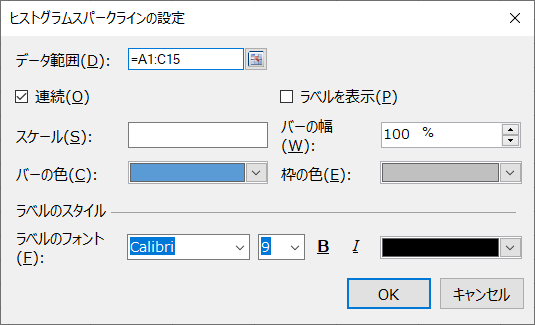

  5. ヒストグラムスパークラインの設定]ダイアログボックスにデータ範囲(たとえば、=Sheet1!$E$1:$E$3)を設定します。または、ポインタを使用して範囲内のセルを選択することで、範囲を設定することもできます。

    可能な場合は、[ヒストグラムスパークラインの設定]ダイアログボックスでスパークラインの追加設定を設定することもできます。

  6. OK]をクリックします。
  7. ファイル]メニューから[適用して終了]を選択し、変更を保存して SPREAD デザイナを終了します。
