じょうごチャート
MESCIUS SPREAD for Windows Forms 17.0J > 開発者ガイド > チャート > チャートの構成要素 > プロットの種類 > Yプロットの種類 > じょうごチャート

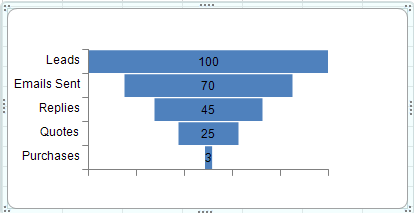

じょうごチャートは、複数の段階にわたって値を表示します。通常、段階を経るごとに、表示される値が減少します。

じょうごチャートは、売上などのデータを表すのに便利です。たとえば、Webサイトの訪問者のうち、製品を実際に購入したのは何人となるかを表します。

じょうごチャートを追加するには、FunnelSeriesクラスおよびYPlotAreaクラスを使用します。

SPREADデザイナまたはチャートデザイナを使用したグラフの作成については、「SPREAD上でのチャートの使用」または「チャートの追加」を参照してください。

設定方法

  1. FunnelSeriesクラスを使用して、チャートにデータを追加します。
  2. YPlotAreaクラスを使用して、プロットエリアを作成します。
  3. プロットエリアの位置とサイズを設定します。
  4. プロットエリアに系列を追加します。
  5. チャートモデルを作成し、このモデルにプロットエリアを追加します。
  6. チャートを作成し、このチャートにチャートモデルを設定します。
  7. チャートをSPREADに追加します。

サンプルコード

次のサンプルコードは、じょうごチャートを作成します。

C#
コードのコピー
FarPoint.Win.Chart.FunnelSeries funnel= new FarPoint.Win.Chart.FunnelSeries();
funnel.Values.Add(100);
funnel.Values.Add(70);
funnel.Values.Add(45);
funnel.Values.Add(25);
funnel.Values.Add(3);
funnel.CategoryNames.Add("Leads");
funnel.CategoryNames.Add("Emails Sent");
funnel.CategoryNames.Add("Replies");
funnel.CategoryNames.Add("Quotes");
funnel.CategoryNames.Add("Purchases");

FarPoint.Win.Chart.YPlotArea plotArea = new FarPoint.Win.Chart.YPlotArea();
plotArea.Location = new PointF(0.2f, 0.2f);
plotArea.Size = new SizeF(0.6f, 0.6f);
plotArea.Series.Add(funnel);
FarPoint.Win.Chart.ChartModel model = new FarPoint.Win.Chart.ChartModel();
model.PlotAreas.Add(plotArea);
FarPoint.Win.Spread.Chart.SpreadChart chart = new FarPoint.Win.Spread.Chart.SpreadChart();
chart.Model = model;
chart.Left = 0;
chart.Top = 150;
chart.Size = new Size(400, 200);
fpSpread1.ActiveSheet.Charts.Add(chart);
Visual Basic
コードのコピー
Dim funnel As New FarPoint.Win.Chart.FunnelSeries()
funnel.Values.Add(100)
funnel.Values.Add(70)
funnel.Values.Add(45)
funnel.Values.Add(25)
funnel.Values.Add(3)
funnel.CategoryNames.Add("Leads")
funnel.CategoryNames.Add("Emails Sent")
funnel.CategoryNames.Add("Replies")
funnel.CategoryNames.Add("Quotes")
funnel.CategoryNames.Add("Purchases")

Dim plotArea As New FarPoint.Win.Chart.YPlotArea()
plotArea.Location = New PointF(0.2F, 0.2F)
plotArea.Size = New SizeF(0.6F, 0.6F)
plotArea.Series.Add(funnel)
Dim model As New FarPoint.Win.Chart.ChartModel()
model.PlotAreas.Add(plotArea)
Dim chart As New FarPoint.Win.Spread.Chart.SpreadChart()
chart.Model = model
chart.Left = 0
chart.Top = 150
chart.Size = New Size(400, 200)
FpSpread1.ActiveSheet.Charts.Add(chart)
