直線シェイプを使用し矢印

矢印シェイプとは別に、直線シェイプを作成して、この両端を矢印の形(キャップ)に変更することができます。 直線シェイプを基にした矢印は、コードまたは SPREAD デザイナから作成できます。

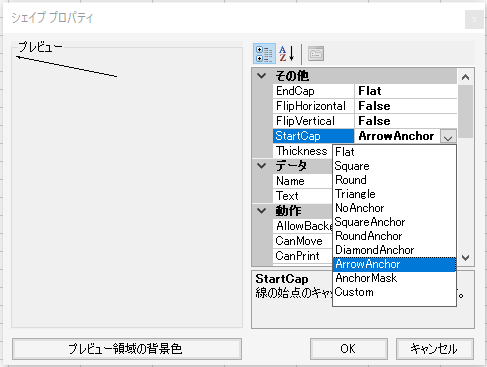

SPREADデザイナで直線を作成する場合は、次に示す[シェイプのプロパティ]ダイアログで、開始キャップと終了キャップを設定できます。 デザイナの[挿入]メニューの[シェイプ]オプションを使用してシェイプを作成し、このシェイプを右クリックすると、さまざまなプロパティを設定できます。

シェイプのプロパティ

次の表は、キャップの種類の一覧を示します。それぞれ、サンプル イメージを使用して大まかな外観を示しています。

キャップの種類

外観

平坦なライン キャップ

平坦

四角形のライン キャップ

四角形

丸いライン キャップ

丸

角形のライン キャップ

角

アンカなし

アンカなし

四角形のアンカ ライン キャップ

四角形アンカ

丸いアンカ キャップ

丸アンカ

菱形のアンカ キャップ

菱形アンカ

矢印形のアンカ キャップ

矢印アンカ

アンカキャップマスク

アンカマスクキャップ

カスタム

ユーザー定義

コードから直線 シェイプを処理する方法については、「アセンブリ リファレンス」で LineShape クラスを参照してください。
