マーカーとポイント

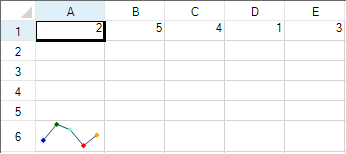

スパークラインのグラフに、マーカーやポイントを表示することができます。次の図では、折れ線スパークラインでポイントを表示しています。項点(山)、項点(谷)、負の値、始点および終点に、それぞれ色を設定できます。

Sparkline Points or Markers

項点(山)は最大値を指示し、項点(谷)は最小値を示します。始点はグラフ上に最初に描画されたポイントで、終点は最後に描画されたポイントです。

設定方法

ExcelSparklineSettingクラスのプロパティを使用して、マーカーとポイントに関する設定を行います。

プロパティ 説明
ShowMarkers 折れ線グラフで、マーカー(値を表す点)を表示するかどうかを設定します。
マーカーの色はMarkersColorプロパティで設定します。
ShowFirst 始点を、FirstMarkerColorプロパティで設定した色で表示するかどうかを設定します。
ShowLast 終点を、LastMarkerColorプロパティで設定した色で表示するかどうかを設定します。
ShowHigh 頂点(山)を、HighMarkerColorプロパティで設定した色で表示するかどうかを設定します。
ShowLow 頂点(谷)を、LowMarkerColorプロパティで設定した色で表示するかどうかを設定します。
ShowNegative 負の値を表すポイントを、NegativeColorプロパティで設定した色で表示するかどうかを設定します。

サンプルコード

次のサンプルは、セルに折れ線スパークラインを設定し、マーカーに色を設定します。

C#
コードのコピー
FarPoint.Win.Spread.SheetView sv = new FarPoint.Win.Spread.SheetView();
FarPoint.Win.Spread.Chart.SheetCellRange data = new FarPoint.Win.Spread.Chart.SheetCellRange(sv, 0,0,1, 5);
FarPoint.Win.Spread.Chart.SheetCellRange data2 = new FarPoint.Win.Spread.Chart.SheetCellRange(sv, 5,0,1,1);
FarPoint.Win.Spread.ExcelSparklineSetting ex = new FarPoint.Win.Spread.ExcelSparklineSetting();
ex.AxisColor = Color.SaddleBrown;
ex.ShowFirst = true;
ex.ShowHigh = true;
ex.ShowLow = true;
ex.ShowLast = true;
ex.FirstMarkerColor = Color.Blue;
ex.HighMarkerColor = Color.DarkGreen;
ex.MarkersColor = Color.Aquamarine;
ex.LowMarkerColor = Color.Red;
ex.LastMarkerColor = Color.Orange;
ex.ShowMarkers = true;
fpSpread1.Sheets[0] = sv;
sv.Cells[0, 0].Value = 2;
sv.Cells[0, 1].Value = 5;
sv.Cells[0, 2].Value = 4;
sv.Cells[0, 3].Value = 1;
sv.Cells[0, 4].Value = 3;
fpSpread1.Sheets[0].AddSparkline(data, data2, FarPoint.Win.Spread.SparklineType.Line, ex);
Visual Basic
コードのコピー
Dim sv As New FarPoint.Win.Spread.SheetView()
Dim data As New FarPoint.Win.Spread.Chart.SheetCellRange(sv, 0, 0, 1, 5)
Dim data2 As New FarPoint.Win.Spread.Chart.SheetCellRange(sv, 5, 0, 1, 1)
Dim ex As New FarPoint.Win.Spread.ExcelSparklineSetting()
ex.AxisColor = Color.SaddleBrown
ex.ShowFirst = True
ex.ShowHigh = True
ex.ShowLow = True
ex.ShowLast = True
ex.FirstMarkerColor = Color.Blue
ex.HighMarkerColor = Color.DarkGreen
ex.MarkersColor = Color.Aquamarine
ex.LowMarkerColor = Color.Red
ex.LastMarkerColor = Color.Orange
ex.ShowMarkers = True
FpSpread1.Sheets(0) = sv
sv.Cells(0, 0).Value = 2
sv.Cells(0, 1).Value = 5
sv.Cells(0, 2).Value = 4
sv.Cells(0, 3).Value = 1
sv.Cells(0, 4).Value = 3
FpSpread1.Sheets(0).AddSparkline(data, data2, FarPoint.Win.Spread.SparklineType.Line, ex)

SPREAD デザイナの使用

  1. デザイナにてセルやセルの列または行にデータを入力します。
  2. スパークラインを表示するセルを選択します。
  3. [挿入]メニューを選択します。
  4. スパークラインの種類を選択します。
  5. [スパークラインの作成]ダイアログボックスが表示されている時、グラフにデータを選択します。
  6. [OK]をクリックします。
  7. スパークラインセルを選択してマーカー色やスパークライン色のアイコンを選択して色を設定します。
  8. [ファイル]メニューから[適用して終了]を選択し、変更を保存して SPREAD デザイナを終了します。
